閥門與管道的連接方式

閥門與管路或設備之間的連接方式的選擇是否正確合適，會直接影響到管道美標閥門產生跑、冒、滴、漏現象的機率。

　　常見閥門的連接方式包括：法蘭連接、對夾連接、對焊連接、螺紋連接、卡套連接、卡箍連接、自密封連接等連接形式。

　　一、法蘭連接：

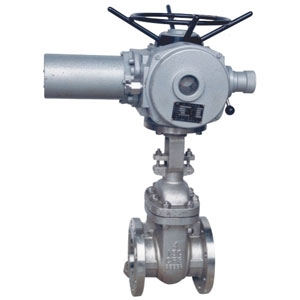

　　閥體兩端帶有法蘭，與管道上的法蘭對應，通過螺栓固定法蘭安裝在管道中。法蘭連接是閥門中用得多的連接形式。法蘭有突面(RF)、平面(FF)、凸凹面(MF)等之分。按結合面形狀又可分為以下幾種：

　　1、光滑式：用于壓力不高的閥門，加工比較方便。

　　2、凹凸式：工作壓力較高，可使用中硬墊圈。

　　3、榫槽式：可用塑性變形較大的墊圈，在腐蝕性介質中使用較廣泛，密封效果較好。

　　4、梯形槽式：用橢圓形金屬環作墊圈，使用于工作壓力≥64公斤/平方厘米的閥門，或高溫閥門。

　　5、透鏡式：墊圈是透鏡形狀，用金屬制作。用于工作壓力≥100公斤/平方厘米的高壓閥門，或高溫閥門。

　　6、O形圈式：這是一種較新的法蘭連接形式，它是隨著各種橡膠O形圈的出現，而發展起來的，它在密封效果上比一般平墊圈可靠。

　二、對夾連接

　　閥門安裝在兩片法蘭中間，閥體上通常有定位孔以方便安裝定位，用螺栓直接將閥門及兩頭管道穿夾在一起的連接形式。

　　焊接連接

　　1、對焊連接：閥體兩端按對焊焊接要求加工成對焊坡口，與管道焊接坡口對應，通過焊接固定在管道上。

　　2、承插焊連接：閥體兩端按承插焊要求加工，與管道通過承插焊連接。
